48-V-Inverter mit feldorientierter Regelung – 7,5 kW, ab 108 Gramm
Kompakte Leistungselektronik für Antriebe von 17 bis 60 V: feldorientierte Regelung, galvanisch getrennte CAN- und PWM-Schnittstellen, DroneCAN, vollständige Telemetrie und integrierte Schutzfunktionen – als Gehäusevariante, Einbauplatine oder Aero-Variante. Entwickelt und gefertigt in Regensburg, anpassbar an Ihre Anwendung, Hardware wie Firmware.
Der Inverter
Muon: robust, leicht, vernetzt.
Ausgelegt auf ein sehr günstiges Leistungs-Gewichts-Verhältnis, hohe Zuverlässigkeit und flexible Integration – über CAN, DroneCAN oder klassisch per PWM.
Muon · 7,5 kW
Technische Daten zum 48-V-Inverter
Ein Transistorpaar pro Phase, 7,5 kW Dauerleistung bei 60 V ohne Lüfter, 120 A Dauer-Phasenstrom (rms) – im Gehäuse 337 Gramm, als Aero-Variante 108 Gramm, auf einer Grundfläche kleiner als ein Smartphone. Für Drohnen, Robotik und alles, was wenig Bauraum und wenig Gewicht verlangt. Wie Sie Dauerleistung und Phasenstrom für Ihr System bestimmen, zeigt der Leitfaden 48-V-Antrieb auslegen.
| Typbezeichnung | INV-60V-120A (Varianten -C, -E, -A) |
| Dauerleistung | 7,5 kW bei 60 V (6 kW bei 48 V) · Boost 10 kW für 180 s |
| Spannungsbereich | 17–60 V DC (48-V-System) |
| Phasenstrom | 120 A rms Dauer (≈ 170 A Spitzenwert), 163 A rms (230 A Spitzenwert) im Boost für 180 s |
| PWM-Frequenz | 50 kHz |
| Varianten | Muon Industrial: Gehäuse (M6-Bolzen, D-Sub 15 HD) · Muon Board: Einbauplatine (M6-Bolzen, D-Sub 15 HD) · Muon Aero: Aero-Variante (AWG-10-Litzen, Molex PicoBlade) |
| Abmessungen | Gehäuse 100,4 × 77,2 × 32,9 mm · Platinen 77 × 65 mm |
| Gewicht | 337 g Gehäuse · 154 g Einbauplatine · 108 g Aero (Kühlkörper optional, ≈ 90 g) |
| Kühlung | luftgekühlt ohne Zwangsbelüftung – Nennwerte gemessen auf Kühlplatte ohne Luftstrom; Kühlrippen (Gehäuse) oder Kühlplatte/Kühlkörper (Platinen) |
| Schutzart | IP-Gehäuse für die Gehäusevariante auf Anfrage |
| Schnittstellen | CAN 1 Mbit/s, galvanisch getrennt (PersyCAN, DroneCAN) · PWM/PPM, galvanisch getrennt · analoge Eingänge |
| Positionssensor | sin/cos, Inkrementalgeber oder sensorlos |
Lieferumfang und Integration
Was Sie bekommen
- Inverter Muon mit feldorientierter Regelung und der Persystems-Firmware
- PC-Software für Parametrierung, Firmware-Update und Fehlerdiagnose über CAN
- Protokoll-Dokumentation für PersyCAN und DroneCAN – jede Botschaft, jedes Signal, jeder Fehlercode; die technische Dokumentation des Inverters (Anschlussbelegung, Signalwege, Fehlerbehandlung, Firmware-Update) steht online unter esc.persystems.org
- Anpassung von Hardware und Firmware an Ihre Anwendung, wenn die Standardvariante nicht passt
- Dual-Core-Variante: Ihr eigener Code auf dem zweiten Kern des Controllers, die Motorregelung bleibt unberührt – mehr dazu
- Unterstützung unseres Engineering-Teams bei Auslegung und Systemintegration
Wir entwickeln und fertigen den Inverter an unserem Hauptsitz in Regensburg nach höchsten Qualitätsstandards – und vermessen unsere Antriebe auf dem eigenen Prüfstand.
Integration Package
Motor schicken. Einstecken. Läuft.
Der schnellste Weg vom Datenblatt zum laufenden Antrieb: Sie schicken uns Ihren Motor, wir richten den Muon auf unserem Prüfstand darauf ein und schicken Ihnen alles fertig zum Zusammenstecken zurück.
1 · Motor schicken
Sie senden uns Ihren Motor und die Eckdaten Ihrer Anwendung: Versorgungsspannung, Lastprofil und Steuerschnittstelle.
2 · Wir richten alles ein
Auf unserem Prüfstand parametrieren wir die feldorientierte Regelung, Stromgrenzen und Schutzfunktionen für Ihren Motor und testen den Inverter zusammen mit ihm.
3 · Einstecken, läuft
Inverter, Motor und fertige Verkabelung kommen zusammen zu Ihnen zurück. Beim ersten Einschalten läuft der Antrieb – Ihr Team startet mit Ergebnissen statt mit Inbetriebnahme.
Festpreis
1.199 € netto
zzgl. MwSt. und Versand
- 1 × Muon – Industrial, Board oder Aero
- Kabel- und Steckersatz
- Einrichtung und Test mit Ihrem Motor
- 2 Stunden Remote-Integrationssupport
- Datenblatt, CAN-Protokoll und Integrationsleitfaden
Drei Varianten
Ein Inverter, drei Bauformen.
Dieselbe Leistungsstufe, dieselbe Firmware, dieselben Kennwerte – 7,5 kW Dauerleistung bei 60 V, 120 A rms, 17 bis 60 V. Unterschiedlich sind Bauform und Anschlusskonzept: montagefertig im Gehäuse, als Einbauplatine für Ihr System oder als eigens entwickelte Aero-Variante für die Luft – die Drohnenvariante.
Muon Industrial
Gehäusevariante
Eloxiertes Aluminiumgehäuse mit Kühlrippen, M6-Bolzen für DC und Motorphasen, D-Sub 15 HD für CAN, PWM/PPM, Sensorik und Enable, Status-LEDs. Für Fahrzeuge, Arbeitsmaschinen und Prüfstände – alles, was ein robustes, montagefertiges Gerät braucht. IP-Gehäuse auf Anfrage.
100,4 × 77,2 × 32,9 mm · 337 g
Muon Board
Einbauplatine
Die gleiche Elektronik ohne Gehäuse: M6-Bolzen für die Leistungsanschlüsse, D-Sub 15 HD für die Signale, Status-LEDs. Montage auf einer Kühlplatte oder einem Kühlkörper Ihres Systems – für die Integration in eigene Gehäuse.
77 × 65 mm · 154 g

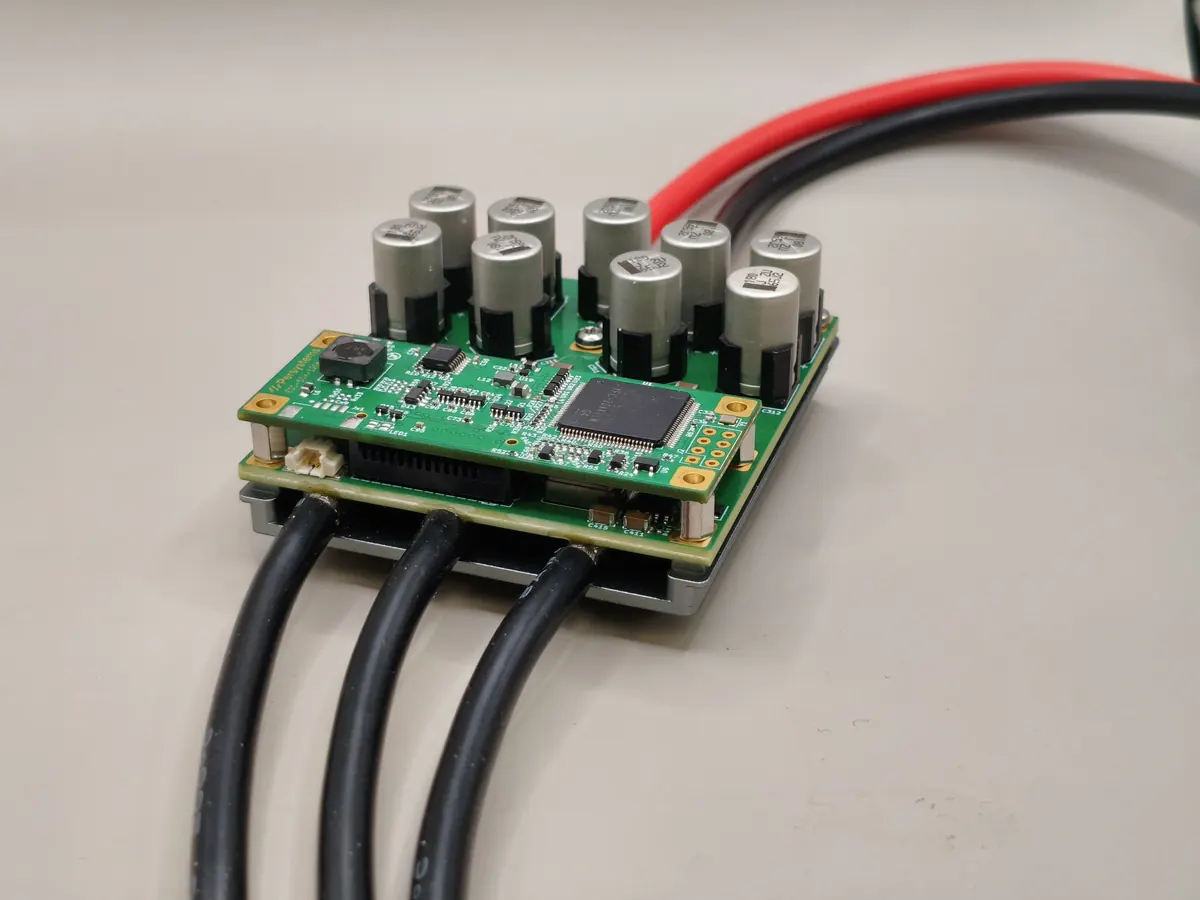

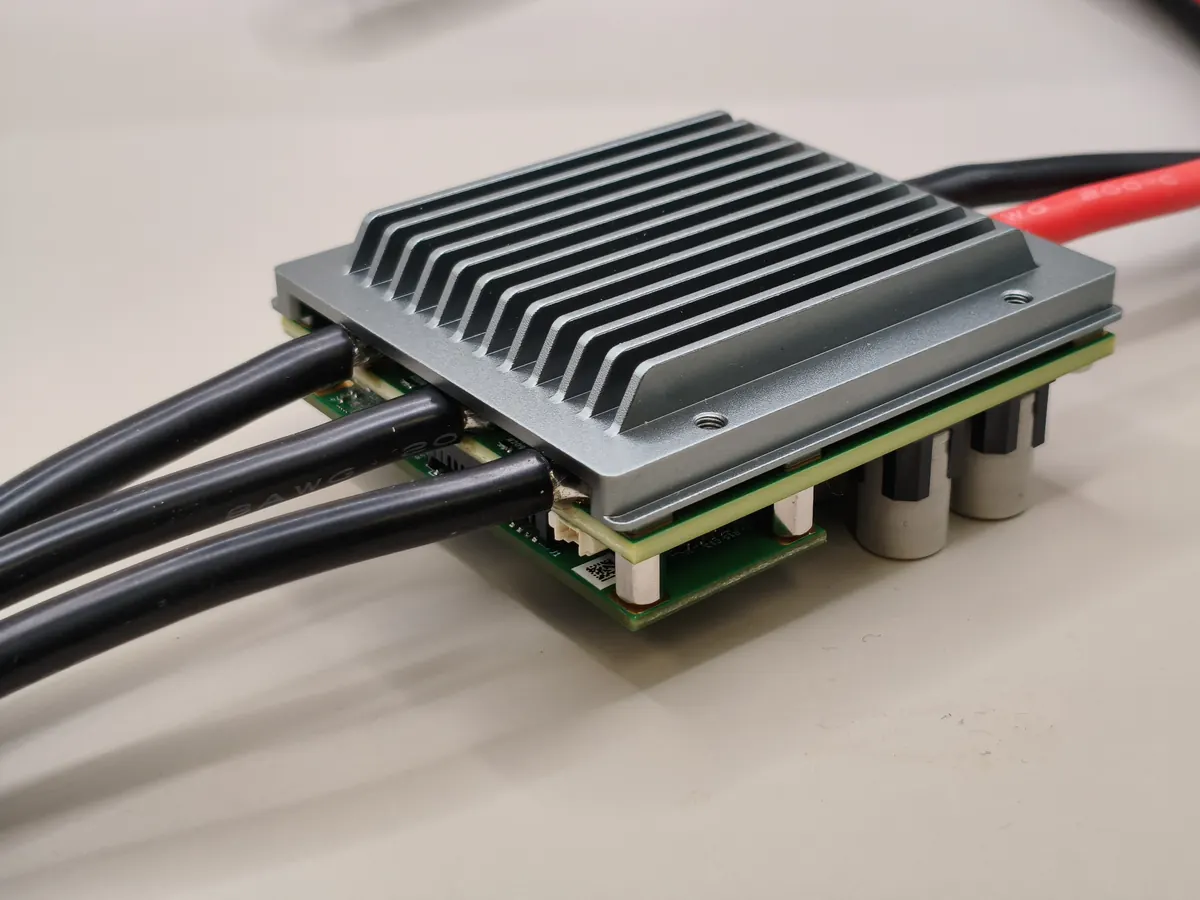

Muon Aero · Drohnenvariante
Aero-Variante
Eine eigene, auf Gewicht getrimmte Platine für Drohnen und Luftfahrt: AWG-10-Litzen mit Goldkontakten für DC und Motor, Molex-PicoBlade-Stecker für galvanisch getrenntes CAN und PPM sowie den Motortemperatursensor (NTC, PTC oder analog). Optionaler Kühlkörper mit rund 90 g.
77 × 65 × 33,5 mm · 108 g
Die Kennwerte aller drei Varianten stehen im Datenblatt (PDF); welche Bauform zu Ihrem Antrieb passt, klären wir gemeinsam – schreiben Sie uns Einbauraum, Kühlung und Anschlusskonzept.
Regelung und Schnittstellen
Feldorientiert geregelt, über CAN im Griff.
Feldorientierte Regelung
Drehzahl- und Drehmomentregelung mit unterlagerter Id/Iq-Stromregelung, Feldschwächung und MTPA. Rotorlage sensorlos aus Motormodell und Gegen-EMK oder über sin/cos- und Inkrementalgeber. Sollwerte kommen über CAN oder PWM/PPM.
PersyCAN
Unser CAN-Protokoll für Sollwerte, Parameter und Telemetrie: alle 100 ms Phasen- und DC-Strom, DC-Spannung, Drehzahl, Drehmoment, MOSFET- und Motortemperatur sowie Regler- und Fehlerstatus. Parametrierung, Fehlerlog und Firmware-Update laufen über denselben Bus.
DroneCAN
Für Flugsteuerungen: esc.Status mit 10 Hz, NodeStatus mit 1 Hz, GetNodeInfo, bis zu 20 ESC-Indizes pro Bus, Fehlerzustände als Health-Stufen. Der Inverter wird für PersyCAN oder DroneCAN konfiguriert und lässt sich im laufenden Betrieb umschalten; unsere PC-Software erreicht ihn per PersyCAN auch dann, wenn er auf DroneCAN konfiguriert ist – die gespeicherte Konfiguration bleibt erhalten.
PWM / PPM
Klassische ESC-Ansteuerung mit Signalüberwachung: ungültige Signale, Timeouts, Inversionsfehler und verrauschte Eingänge werden erkannt und gemeldet. Arm/Disarm per CAN oder Eingang.
PersyCAN · Telemetrie ● Beispiel
0x1A000003 · 100 ms
Iph_Rms 29,6 A I_DC 30,0 A U_DC 50,2 V T_MOSFET 41,5 °C
0x1A00000C · 100 ms
RPM_act 5 980 RPM_target 6 000 TQ_act 2,150 Nm
0x1A000006 · 100 ms
Id −0,12 A Iq 41,9 A Id_trgt 0,00 A Iq_trgt 42,0 A
0x1A000008 · 100 ms
MotionCtrl ControlActive ErrorState OK
0x1A000013 · 100 ms
T_Motor 58,7 °C
Im DroneCAN-Modus stattdessen: esc.Status mit 10 Hz, NodeStatus mit 1 Hz, dynamische Node-Zuweisung. Beispielwerte, keine Messung.
Beispiel
So sieht Telemetrie über PersyCAN aus
Alle 100 ms sendet der Inverter seine Betriebsdaten als CAN-Botschaften: Phasen- und DC-Strom, DC-Spannung, Drehzahl und Drehmoment, die Temperaturen von MOSFETs und Motor sowie Regler- und Fehlerstatus. Jede Botschaft hat eine feste ID und ein dokumentiertes Byte-Layout – Ihr Steuergerät oder Ihr Prüfstand liest direkt mit, ohne Zwischensoftware.
Für Flugsteuerungen wird der Inverter auf DroneCAN umgeschaltet – dann sendet er esc.Status mit 10 Hz und NodeStatus mit 1 Hz, sodass ArduPilot und PX4 ihn ohne Anpassung einbinden. Beide Protokolle laufen nicht gleichzeitig; der Wechsel ist im laufenden Betrieb möglich.
Schutzfunktionen
Abgesichert – und nachvollziehbar.
- Überstrom, Kurzschluss, Übertemperatur, Unterspannung und Sensorfehler schalten den Antrieb in einen sicheren Zustand
- Safe Torque Off (STO) oder Active Short Circuit (ASC) als parametrierbare Reaktion
- Signalüberwachung der PWM/PPM-Eingänge: ungültig, Timeout, Inversion, verrauscht
- Fehlerlog über CAN abrufbar – automatisch bei Überstrom, jederzeit auf Anfrage
- Fehlerstatus in jedem Telemetrie-Zyklus, über DroneCAN zusätzlich als Health-Stufe (OK, Warning, Error, Critical)
- Firmware-Sicherheit: signierte und verschlüsselte Updates mit Rollback-Schutz – das Sicherheitskonzept wird derzeit umgesetzt, mehr dazu
Mehrere Inverter am Bus
Automatisch erkannt, automatisch adressiert.
Mehrere Inverter starten mit derselben Werksadresse? Kein Problem: Über den PersyCAN-Discovery-Mechanismus werden sie automatisch auf eigene CAN-IDs verteilt. Bekannte Geräte bekommen nach einem Neustart ihre alte Adresse zurück – auch wenn nur ein Gerät neu gestartet wurde.
Parametrierung, Firmware-Update und Fehlerdiagnose erledigt unsere PC-Software über denselben CAN-Bus, an dem der Antrieb hängt.
Anwendungen
Vom Multikopter bis zur mobilen Arbeitsmaschine.
UAV · Drohnen
ESC mit DroneCAN
Status-Telemetrie mit 10 Hz, dynamische Node-Zuweisung und bis zu 20 ESC-Indizes pro Bus – für Multikopter, VTOL und Schwerlastdrohnen.
Industrie · Robotik
48-V-Antriebe
Robotik, mobile Arbeitsmaschinen und Industrieantriebe: kompakt, robust, mit Drehzahl- und Drehmomentregelung und CAN-Anbindung ans Maschinennetz.
Entwicklungsbasis
Kundenspezifische Projekte
Hardware und Firmware passen wir an Ihre Anwendung an. Unser Engineering-Team unterstützt bei Auslegung und Systemintegration – bis zum Serienstand. Ein Beispiel: der GaN-Inverter Neutrino mit 99,125 % Wirkungsgrad für eine HAPS-Plattform. Hintergründe zu Auslegung und Regelung finden Sie in unserem Ratgeber.
Qualität
Geprüft am eigenen Prüfstand.
Inverter und Motoren vermessen wir auf unserem Prüfstand in Regensburg – mit Power Analyzer, Drehmoment-Messnabe und lückenloser CAN-Aufzeichnung. Was wir simulieren, messen wir nach: Dieselben Modelle, mit denen OverDrive rechnet, beschreiben die Inverter, die wir bauen.
Unsere Nennwerte messen wir ohne Zwangsbelüftung, mit dem Inverter auf einer Kühlplatte: die Leistung mit einem Yokogawa WT3000 Power Analyzer auf DC- und Phasenseite, Dauerwerte erst, wenn sich die Temperaturen stabilisiert haben.
Entwickelt und gefertigt in Deutschland, nach höchsten Qualitätsstandards.
